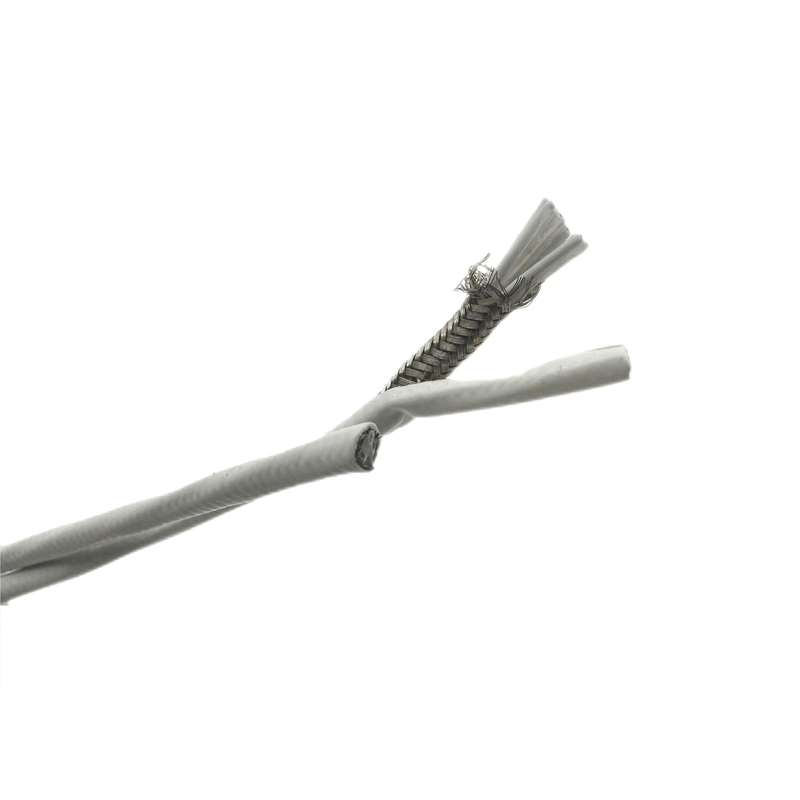

Описание: 4 ядр PTFE изолировало и обшило, бронированный кабель
Проводник: никель покрыл медное
Конструкция: 7/0.16mm
Зона раздела: 0.14mm2
Ядри: 4
Изоляция: PTFE
Толщина изоляции: 0.25mm
Dia провода: 0.98mm
Цвета изоляции: белый/белый/красный/красный цвет
Панцырь: медь никеля заплела 0.12mm
Охват больше чем 85%
Куртка: PTFE
Толщина куртки: 0.35mm
O.D.: 3.60±0.15mm
Цвет куртки: Белый
Работая temp: -160℃--+260℃, на короткий период времени: +310℃
Рабочий потенциал: 600V
Это кабель системы управления ядра ptfe multi. Сравнивающ к нормальному кабелю системы управления, клиенту PVC попрошенным изоляция ptfe, и куртка PTFE, по мере того как ему нужны эти кабели использующ на довольно высокотемпературном состоянии. По мере того как мы знаем, PTFE может стоять высокая температура 260 градусов.
Так, проводник не может быть нормальной залуживанной медью, как под такой высокой температурой, проводник легко окислен, мы использовал медь никеля покрытую, которая может защитить проводника от высокотемпературной рабочей Среды.
В конце концов, панцырь клиента необходимый, нам нужна медь никеля пользы также для заплетать, который может защитить кабель, и защищать экологические взаимодействия, строгий общий диаметр нужна очень точная продукция, кабель Dingzun который принимался за изготовляя высокотемпературные провод и кабель над 18 летами, можем отрегулировать такие кабели ядра PTFE multi.
| БРОНИРОВАННЫЙ КАБЕЛЬ |
| |
|
|
|
|
|
|
|
|
| ПАРЫ |
номинальный диаметр проводника |
номинальная толщина изоляции |
внутренняя толщина |
внутренний диаметр |
диаметр панцыря стальной |
Толщина Jacjet |
Максимальный. Общий диаметр |
оцененный вес |
| пары |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
Kg/Km |
| 2(0) |
0,9 |
0,3 |
0,8 |
5,7 |
0,9 |
1,3 |
10,1 |
200 |
| 5 |
0,9 |
0,3 |
1 |
9,4 |
0,9 |
1,4 |
14,1 |
370 |
| 10 |
0,9 |
0,3 |
1,1 |
13 |
1,25 |
1,5 |
18,6 |
610 |
| 20 |
0,9 |
0,3 |
1,2 |
16,8 |
1,25 |
1,6 |
22,7 |
930 |
| 30 |
0,9 |
0,3 |
1,4 |
19,9 |
1,6 |
1,7 |
26,7 |
1390 |
| 50 |
0,9 |
0,3 |
1,6 |
25,4 |
1,6 |
1,9 |
32,6 |
1940 |
| 100 |
0,9 |
0,3 |
1,9 |
35,5 |
2 |
2 |
44,1 |
3700 |
| ЗАЩИЩЕННЫЙ |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,3 |
0,8 |
6,2 |
0,9 |
1,3 |
10,6 |
220 |
| 5 |
0,9 |
0,3 |
1 |
9,9 |
0,9 |
1,4 |
14,6 |
380 |
| 10 |
0,9 |
0,3 |
1,1 |
13,5 |
1,25 |
1,5 |
19,1 |
630 |
| 20 |
0,9 |
0,3 |
1,2 |
17,3 |
1,25 |
1,6 |
23,2 |
955 |
| 30 |
0,9 |
0,3 |
1,4 |
20,4 |
1,6 |
1,7 |
27,2 |
1415 |
| 50 |
0,9 |
0,3 |
1,6 |
25,9 |
1,6 |
1,9 |
33,1 |
2000 |
| 100 |
0,9 |
0,3 |
1,9 |
36 |
2 |
2 |
44,6 |
3750 |
| КАБЕЛЬ NON-ARMORED |
| |
|
|
|
|
|
|
|
|
| пары |
номинальный диаметр проводника |
зона раздела |
толщина изоляции |
толщина куртки |
Максимальный. Общий диаметр |
оцененный вес |
| пары |
mm |
mm2 |
mm |
mm |
mm |
Kg/Km |
| NON-SHIELDED |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
5,7 |
45 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,4 |
115 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13 |
205 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
16,8 |
380 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
19,9 |
570 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,4 |
920 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
35,5 |
1820 |
| ЗАЩИЩЕННЫЙ |
|
|
|
|
|
|
|
|
| 2(0) |
0,9 |
0,64 |
0,3 |
1,3 |
6,2 |
50 |
| 5 |
0,9 |
0,64 |
0,3 |
1,4 |
9,9 |
125 |
| 10 |
0,9 |
0,64 |
0,3 |
1,5 |
13,5 |
215 |
| 20 |
0,9 |
0,64 |
0,3 |
1,6 |
17,3 |
390 |
| 30 |
0,9 |
0,64 |
0,3 |
1,7 |
20,4 |
580 |
| 50 |
0,9 |
0,64 |
0,3 |
1,9 |
25,9 |
940 |
| 100 |
0,9 |
0,64 |
0,3 |
2 |
36 |
1850 |
